Diferencias entre Prensas Hidráulicas con Normativa CE y Prensas con Normativa Nacional China

I. ¿Por qué la Norma CE es especialmente importante para las prensas hidráulicas de compuestos?

En el ámbito del conformado de materiales compuestos, las prensas hidráulicas servo para compuestos (Servo Composite Hydraulic Press) y las prensas de moldeo por compresión (Compression Molding Press) se han convertido en equipos centrales para los procesos de moldeo por compresión y se utilizan generalmente junto con moldes SMC (SMC mold), formando un sistema completo de producción SMC.

Con el desarrollo continuo de los materiales compuestos hacia ligereza estructural e integración funcional, estas prensas de moldeo por compresión se aplican ampliamente en los siguientes sectores:

• Camiones y autobuses
• Equipos agrícolas y de construcción
• Movilidad eléctrica
• Transporte ferroviario
• Mobiliario urbano

En estos escenarios, la prensa no solo realiza la función de conformado, sino que también afecta directamente la seguridad del operador, la estabilidad operativa a largo plazo y la conformidad de la línea de producción. Por ello, un número creciente de clientes europeos, al adquirir prensas hidráulicas de compuestos de China por primera vez, se centran en la siguiente cuestión:

¿Cuáles son las diferencias fundamentales entre una prensa hidráulica conforme a la norma CE y una prensa construida según los estándares nacionales chinos?

Es importante destacar que la marca CE no es simplemente un sello de certificación, sino un sistema completo de requisitos de seguridad que abarca todo el ciclo de vida de la máquina, desde el diseño y la fabricación hasta la instalación y operación.

II. Diferencias Fundamentales en la Filosofía de Diseño

Según los estándares nacionales chinos, el diseño de las prensas hidráulicas suele centrarse en los requisitos de producción, como capacidad de tonelaje, eficiencia de conformado, costo del equipo y plazos de entrega. Aunque este enfoque es adecuado para muchas líneas de producción locales, se concentra principalmente en la pregunta: ¿puede la máquina cumplir con la tarea de producción?

En contraste, las prensas hidráulicas servo para compuestos conforme a CE deben considerar el control de riesgos como una restricción de diseño central, manteniendo al mismo tiempo el rendimiento de conformado necesario. El marco CE exige que se realicen evaluaciones sistemáticas de riesgos (Risk Assessment) desde la fase de diseño conceptual, definiendo soluciones estructurales o de sistema para posibles riesgos durante la operación, el mantenimiento, la puesta en marcha y condiciones anormales.

Esta filosofía de “seguridad incorporada al diseño” implica que la conformidad CE no puede lograrse simplemente añadiendo componentes después de la fabricación, sino que debe integrarse en el concepto general de la máquina desde el inicio.

III. Tres Sistemas de Seguridad Clave en Prensas CE

Desde la perspectiva de implementación, los requisitos CE para prensas hidráulicas de compuestos no son conceptos abstractos, sino que se concretan en sistemas de seguridad claramente definidos. Estas exigencias se concentran principalmente en tres áreas: seguridad mecánica, seguridad hidráulica y seguridad eléctrica, las cuales son interdependientes e indispensables.

Seguridad Mecánica (Mechanical Safety)

En la norma CE, el objetivo principal de la seguridad mecánica es reducir la exposición del personal a áreas peligrosas mediante el propio diseño estructural, en lugar de depender únicamente de procedimientos operativos o experiencia del operador. Para prensas de gran tamaño con carreras largas y frecuentes operaciones de mantenimiento, la seguridad mecánica es especialmente crítica.

El diseño mecánico conforme CE debe considerar sistemáticamente escenarios de operación y mantenimiento, como el acceso seguro a la máquina, la entrada a áreas elevadas y la fijación confiable de los componentes móviles durante el servicio. Estos requisitos afectan directamente la disposición general de la máquina, no siendo simplemente accesorios opcionales.

Medidas típicas de seguridad mecánica CE:

• Escaleras de seguridad (Safety ladders), cumpliendo normas de altura, inclinación y superficies antideslizantes
• Plataformas de mantenimiento superiores con barandillas (Top maintenance platform with guardrails), evitando caídas durante mantenimiento

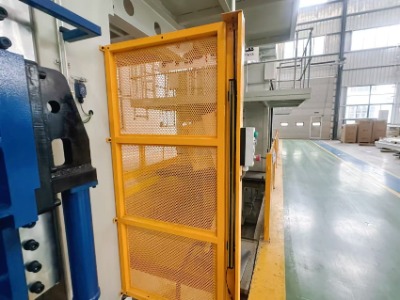

• Pasillos de acceso y distancias de seguridad (Maintenance access and safety distance), garantizando espacio suficiente para movilidad y evacuación de emergencia
• Sistemas de bloqueo del deslizador (Slide locking system), como dispositivos SITEMA, para mantener el deslizador seguro durante mantenimiento y evitar descensos accidentales

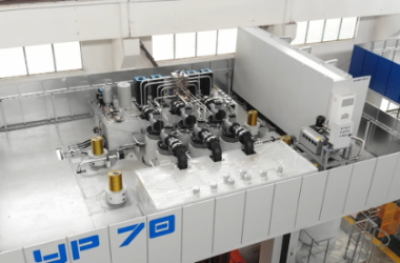

Plataformas de mantenimiento

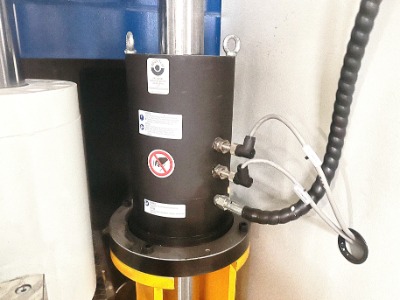

Sistemas de bloqueo del deslizador

En comparación, las prensas de estándar nacional suelen depender más de procedimientos operativos que del aislamiento de riesgos mediante diseño estructural.

Seguridad Hidráulica (Hydraulic Safety)

El sistema hidráulico es el núcleo de potencia de una prensa de compuestos y también un área de riesgo significativo. Según CE, el sistema hidráulico no solo debe cumplir con los requisitos de rendimiento, sino también incorporar un comportamiento fail-safe, garantizando que incluso en fallos de mangueras, válvulas o control, el sistema entre en un estado seguro para evitar movimientos incontrolados o lesiones.

Medidas típicas de seguridad hidráulica CE:

• Válvulas de seguridad en cilindros (Safety valves on cylinders), limitando el movimiento del deslizador en caso de fallo de presión
• Cadenas de protección contra explosión para mangueras hidráulicas (Burst protection chains for hydraulic hoses), evitando movimientos violentos en caso de ruptura
• Redundancia en control de presión y lógica de movimiento, asegurando operación segura en todas las condiciones

Válvulas de seguridad

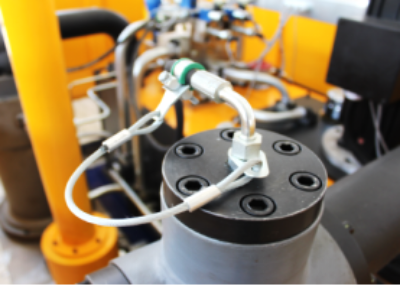

Cadenas de protección contra explosión

En algunas prensas nacionales, estas características de seguridad pueden simplificarse u omitirse, confiando más en la experiencia del operador y la gestión diaria.

Seguridad Eléctrica (Electrical Safety)

La seguridad eléctrica es el área más sistemática y estrictamente auditada en la conformidad CE, y representa una de las diferencias más notables frente a las máquinas de estándar nacional. La evaluación CE considera no solo la conformidad de los componentes, sino la integridad de la lógica de seguridad funcional.

Configuraciones típicas CE:

• PLC de seguridad (Safety PLC) con redundancia y autodiagnóstico
• Cortinas de luz tipo L (L-type safety light curtain) para protección multidireccional de la zona de moldeo
• Escáner láser (Laser scanner) para monitoreo dinámico de acceso a zonas peligrosas
• Botones de parada de emergencia (Emergency stop buttons), distribuidos según normas
• Programas de seguridad documentados y verificables (Safety program), asegurando trazabilidad y testabilidad

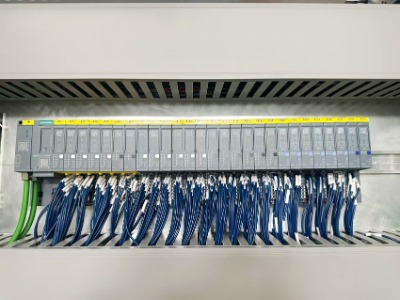

PLC de seguridad

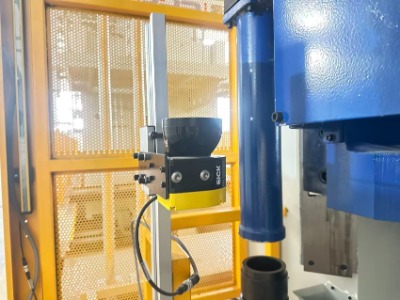

Escáner láser

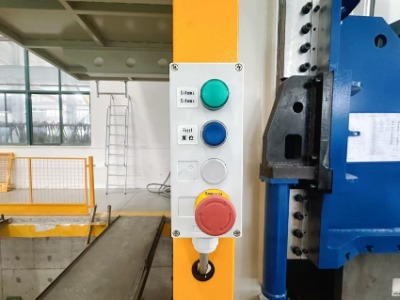

Botones de parada de emergencia

Cortinas de luz tipo L

Aunque los armarios de control pueden parecer similares externamente, la auditoría CE enfatiza la arquitectura lógica interna, la redundancia y la consistencia con la documentación técnica.

IV. Documentación Técnica y Sistema de Responsabilidad

La conformidad CE va más allá de la máquina física e incluye un sistema completo de documentación técnica, esencial para la operación segura durante todo el ciclo de vida.

Un expediente técnico CE completo normalmente incluye informes de evaluación de riesgos, esquemas hidráulicos y eléctricos, manuales de operación y mantenimiento, y declaraciones de conformidad. Estos documentos son críticos para auditorías, investigaciones de incidentes y asignación de responsabilidades.

V. Conclusión: Las Prensas CE como Solución de Ingeniería Sistémica

Para prensas hidráulicas servo para materiales compuestos (incluyendo SMC presses, LFT-D presses, HP-RTM presses, GMT presses, etc.), la conformidad con CE no consiste en una simple adición de elementos de seguridad tras la fabricación. Se trata de una filosofía de seguridad integral, integrada de manera sistemática en el diseño estructural de la máquina, las funciones de seguridad, la lógica de control y los escenarios de aplicación finales, teniendo la evaluación de riesgos como eje central y basada en regulaciones y normas.

Para los clientes que adquieren prensas hidráulicas de compuestos de China por primera vez, comprender estas diferencias fundamentales entre normas CE y estándares nacionales es un paso crucial para reducir riesgos del proyecto y garantizar una operación estable y confiable a largo plazo.
