Content
- 1 I. ¿Por qué es particularmente importante la norma CE para las prensas hidráulicas compuestas?
- 2 II. Diferencias fundamentales en la filosofía del diseño
- 3 III. Tres sistemas de seguridad principales de las prensas hidráulicas que cumplen con la normativa CE
- 4 IV. Sistema de Documentación Técnica y Responsabilidad
- 5 V. Conclusión: Prensas hidráulicas conformes a la CE como solución de ingeniería de sistemas
I. ¿Por qué es particularmente importante la norma CE para las prensas hidráulicas compuestas?
En el campo del conformado de materiales compuestos, prensas hidráulicas servo compuestas y prensas de moldeo por compresión se han convertido en equipos centrales para los procesos de moldeo por compresión y generalmente se usan en combinación con moldes SMC para formar sistemas completos de moldeo SMC.
Con el desarrollo continuo de materiales compuestos hacia un diseño liviano y una integración estructural, las prensas de moldeo por compresión de compuestos ahora se aplican ampliamente en los siguientes sectores:
- Camiones y autobuses
- Equipos agrícolas y de construcción.
- movilidad eléctrica
- Transporte ferroviario
- mobiliario urbano, entre otros
En estos escenarios de aplicación, las prensas hidráulicas no solo son responsables del rendimiento del conformado, sino que también están directamente relacionadas con la seguridad del operador, la estabilidad operativa a largo plazo y el cumplimiento general de la línea de producción. Por esta razón, un número cada vez mayor de clientes europeos que compran por primera vez prensas hidráulicas compuestas en China tienden a centrarse en una pregunta clave:
¿Cuáles son las diferencias fundamentales entre las prensas hidráulicas que cumplen con la normativa CE y las prensas hidráulicas construidas según los estándares nacionales?
Cabe destacar que el marcado CE no es simplemente una etiqueta de certificación, sino un sistema de seguridad integral que abarca todo el ciclo de vida de una máquina, desde el diseño y la fabricación hasta la instalación y el funcionamiento.
II. Diferencias fundamentales en la filosofía del diseño
Según los estándares nacionales, el diseño de la prensa hidráulica generalmente depende de los requisitos de producción, como la capacidad de tonelaje, la eficiencia de conformado, el costo del equipo y el tiempo de entrega. Si bien este enfoque es adecuado para muchos entornos de producción locales, se centra principalmente en si la máquina puede completar su tarea de fabricación.
Por el contrario, las prensas hidráulicas servocompuestas que cumplen con la normativa CE deben tratar el control de riesgos como una restricción de diseño central y al mismo tiempo cumplir con los requisitos de rendimiento del conformado. El marco de la CE requiere evaluación de riesgos que se llevará a cabo en la etapa de diseño conceptual, con soluciones estructurales o a nivel de sistema definidas de antemano para riesgos potenciales durante la operación, mantenimiento, puesta en servicio y condiciones anormales.
Esta filosofía de "seguridad por diseño" significa que el cumplimiento de la CE no se puede lograr simplemente agregando componentes después de la fabricación, sino que debe integrarse en el concepto general de la máquina desde el principio.
III. Tres sistemas de seguridad principales de las prensas hidráulicas que cumplen con la normativa CE
Desde una perspectiva de implementación, los requisitos CE para prensas hidráulicas compuestas se cumplen a través de sistemas de seguridad claramente definidos en lugar de principios abstractos. Estos requisitos se concentran principalmente en tres áreas: seguridad mecánica, seguridad hidráulica y seguridad eléctrica , todos los cuales están interrelacionados y son indispensables.
Seguridad Mecánica
Según las normas CE, el objetivo principal de la seguridad mecánica es reducir la exposición del personal a áreas peligrosas a través del diseño estructural en sí, en lugar de depender únicamente de los procedimientos operativos o la experiencia del operador. Para las prensas hidráulicas compuestas de gran tamaño con carreras largas y requisitos de mantenimiento frecuentes, la seguridad mecánica es particularmente crítica.
El diseño mecánico que cumple con la norma CE debe considerar sistemáticamente escenarios operativos y de mantenimiento, como el acceso seguro a la máquina, la entrada a áreas elevadas y la seguridad confiable de los componentes móviles durante el servicio. Estos requisitos afectan directamente el diseño general de la máquina en lugar de ser complementos opcionales.
Las medidas de seguridad mecánica típicas de la CE incluyen:
- escaleras de seguridad , diseñado para cumplir con los estándares de altura, inclinación y rendimiento antideslizante
- Plataformas de mantenimiento superior con barandillas , proporcionando protección contra caídas durante el servicio
- Caminos de acceso de mantenimiento y distancias de seguridad , garantizando un espacio adecuado para el movimiento del personal y la evacuación de emergencia.
- Sistemas de bloqueo mecánico deslizantes. , como los dispositivos de bloqueo SITEMA, para sujetar de forma segura la corredera durante el mantenimiento y evitar un descenso involuntario
Plataforma de mantenimiento superior

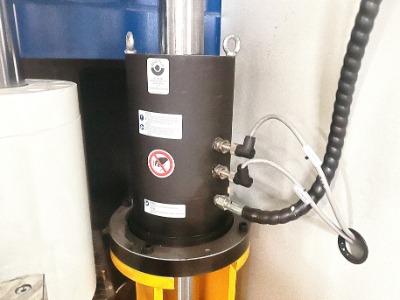

Sistema de bloqueo deslizante
En comparación, las prensas estándar nacionales a menudo dependen más de procedimientos operativos que del aislamiento de riesgos estructurales.
Seguridad hidráulica
El sistema hidráulico es el núcleo de potencia de una prensa hidráulica compuesta y también un área de alto riesgo. Según las normas CE, los sistemas hidráulicos no sólo deben ofrecer rendimiento sino también incorporar a prueba de fallos comportamiento.
Esto significa que incluso en condiciones extremas, como rotura de manguera, falla de válvula o mal funcionamiento del control, el sistema debe pasar a un estado seguro para evitar movimientos incontrolados o lesiones personales.
Las medidas de seguridad hidráulicas típicas de la CE incluyen:
- Válvulas de seguridad instaladas en cilindros. , evitando el rápido descenso del tobogán en caso de pérdida de presión.
- Cadenas de protección contra explosiones para mangueras hidráulicas , limitando los latigazos de la manguera en caso de rotura
- Lógica de control de movimiento y presión redundante , garantizando un comportamiento seguro en todas las condiciones.

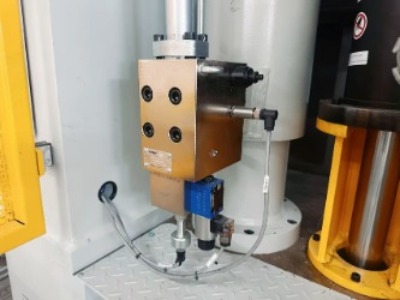

Válvula de seguridad
Cadena de protección contra explosiones
En algunas prensas estándar nacionales, estas características de seguridad pueden simplificarse u omitirse, basándose en cambio en una gestión basada en la experiencia.
Seguridad eléctrica
La seguridad eléctrica es uno de los aspectos más sistemáticos y estrictamente auditados del cumplimiento de la CE y representa una de las diferencias más claras en comparación con las máquinas estándar nacionales. La evaluación CE se centra no sólo en la calidad de los componentes sino también en la integridad de la lógica de seguridad funcional.
Las configuraciones típicas de seguridad eléctrica CE incluyen:
- PLC de seguridad con redundancia y autodiagnóstico
- Cortinas fotoeléctricas de seguridad tipo L para protección multidireccional del área de moldura
- Escáneres láser para monitoreo dinámico de áreas
- Botones de parada de emergencia , posicionado según estándares
- Programas de seguridad totalmente documentados y verificables. , asegurando la trazabilidad y la capacidad de prueba

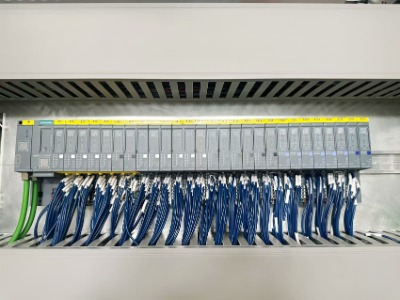

PLC de seguridad

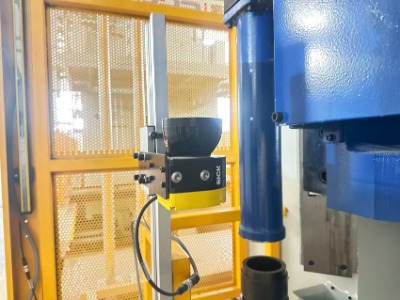

Escáner láser

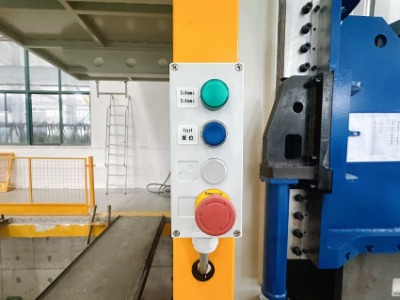

Botón de parada de emergencia
Cortina de luz de seguridad tipo L
Si bien los gabinetes de control pueden parecer similares externamente, las evaluaciones CE enfatizan la arquitectura lógica interna, la redundancia y la coherencia con la documentación técnica.
IV. Sistema de Documentación Técnica y Responsabilidad
El cumplimiento de CE se extiende más allá de la máquina física para incluir un sistema completo de documentación técnica. Estos documentos no solo forman parte de los requisitos de entrega, sino que también son esenciales para el cumplimiento durante todo el ciclo de vida del equipo.
Un expediente técnico CE completo normalmente incluye informes de evaluación de riesgos, esquemas hidráulicos y eléctricos, manuales de operación y mantenimiento y declaraciones de conformidad. Estos documentos desempeñan un papel fundamental en auditorías, investigaciones de accidentes y determinación de responsabilidad.
V. Conclusión: Prensas hidráulicas conformes a la CE como solución de ingeniería de sistemas
Para prensas hidráulicas servo compuestas (incluidas las prensas SMC, las prensas LFT-D, las prensas HP-RTM, las prensas GMT, etc.), el cumplimiento de CE no es una simple adición de características de seguridad posteriores a la instalación. En cambio, representa una filosofía de seguridad integral , integrado sistemáticamente en el diseño estructural, las funciones de seguridad, la lógica de control y los escenarios de aplicación final de la máquina, con la evaluación de riesgos en su núcleo y guiado por regulaciones y estándares.
Para customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
